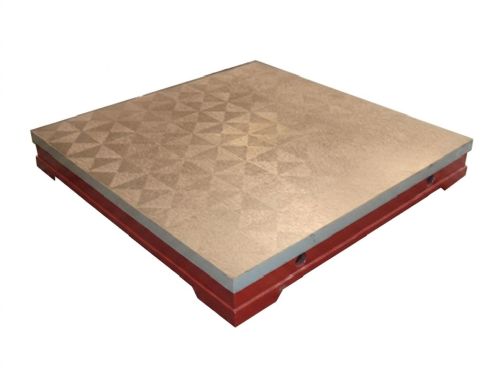

Placa Superficial de Inspección de Hierro Fundido

Placa Superficial de Inspección de Hierro Fundido

¿Te Gustó?

Déjanos tus datos y un asesor se comunicará contigo.

Placa Superficial de Inspección de Hierro Fundido

Características:

  • La placa de superficie de inspección de hierro fundido sirve como base de medición, que se utiliza para inspeccionar la tolerancia geométrica de las piezas de maquinaria, como la planitud, la rectitud, etc. Además, se puede utilizar para la escritura, mecanizado abrasivo, instalación de equipos y más.
  • Esta placa de inspección de hierro podría ser de tipo placa o tipo de caja en apariencia. Su precisión incluye Grado 0, Grado 1, Grado 2 y Grado 3.
  • Una vez que la placa de superficie de inspección de hierro fundido se desgasta, se puede raspar de nuevo para restaurar la precisión. Además, puede utilizar el método de coloración para inspeccionar la planitud, que es precisa, directa y conveniente.

Especificaciones técnicas:

  Grado de precisión (μm)
Talla (mm) 0 1 2 3
100 × 100 4 8 16
200 × 100 5 10 20
200 × 200 5 10 20
300 × 200 6 12 24
300 × 300 6 12 24
400 × 300 6 12 24
400 × 400 6 12 24
500 × 400 6 12 24
600 × 400 7 14 28
600 × 500 7 14 28
800 × 400 8 16 32 80
800 × 600 8 16 32 80
900 × 600 8 16 32 80
1000 × 750 18 36 90
1000 × 1000 20 39 96
1200 × 1000 20 39 96
1500 × 1000 24 48 120
2000 × 1000 26 52 129
2000 × 1500 56 140
2000 × 2000 60 152 230
3000 × 1000 168 248
3000 × 1500 174 254
3000 × 2000 184 275
4000 × 2000 219 310
4000 × 3000 240 360
6000 × 3000 308 460
No hay videos.
Imprimir >
Enviar a un amigo >

No hay artículos para mostrar

COMPARA TUS MODELOS FAVORITOS

Mesa de Soldadura 3D

Especificaciones técnicas:

Numero Producto Talla (mm) Peso Kg
1 Mesa de soldadura 3D de acero 1000x1000x200mm 322.00
2 1200x1200x200mm 430.00
3 1500x1000x200mm 483.00
4 1500x1500x200mm 676.00
5 2000x1000x200mm 598.00
6 2400x1200x200mm 816.00
7 2000x1500x200mm
8 3000x1500x200mm 1285.00
9 3000x2000x200mm
10 4000x2000x200mm 2154.00
11 2000x2000x200mm 1169.30
12 1200x1000x200mm 373.30
13 Mesa de soldadura 3D de hierro fundido 1000x1000x200mm 300.00
14 1200x1200x200mm 472.00
15 1500x1000x200mm 525.00
16 1500x1500x200mm 768.00
17 2000x1000x200mm 636.00
18 2400x1200x200mm 914.00
19 2000x1500x200mm
20 3000x1500x200mm 1452.00
21 3000x2000x200mm
22 4000x2000x200mm 2369.40
23 2000x2000x200mm
24 1200x1000x200mm
25 Pata de soporte estándar φ89x200mm 6.60
26 φ89x350mm 7.20
27 φ89x450mm 9.90
28 φ89x620mm 10.80
29 Pata de soporte con rueda universal φ89x200mm 8.10
30 φ89x350mm 10.00
31 φ89x450mm 11.40
32 φ89x620mm 13.60
33 Bloque cuadrado en U (Acero) o Cubo de fijación en U (Acero) 500x200x200mm 54.00
34 1000x200x200mm 101.00
35 1200x200x200mm 122.00
36 1500x200x200mm 151.00
37 2000x200x200mm 197.00
38 2400x200x200mm 233.00
39 3000x200x200mm 300.00
40 Bloque cuadrado en U (Hierro fundido) 500x200x200mm 54.00
41 1000x200x200mm 101.00
42 1200x200x200mm 128.00
43 1500x200x200mm 156.00
44 2000x200x200mm 206.00
45 2400x200x200mm 244.00
46 3000x200x200mm 303.00
47 Bloque cuadrado en L (Acero) 500x200x100mm 27.00
48 1000x200x100mm 50.00
49 1200x200x100mm 59.00
50 1500x200x100mm 76.00
51 2000x200x100mm 97.80
52 Bloque cuadrado en L (Hierro fundido) 500x200x100mm 27.60
53 1000x200x100mm 50.30
54 1200x200x100mm 59.20
55 1500x200x100mm 74.00
56 2000x200x100mm 97.80
57 Soporte angular de hierro fundido (Izquierdo) 300x275x100(L)mm 13.00
58 Soporte angular de hierro fundido (Derecho) 300x275x100(R)mm 13.00
59 Soporte angular de hierro fundido (Izquierdo) 600x375x100(L)mm 23.00
60 Soporte angular de hierro fundido (Derecho) 600x375x100(R)mm 23.00
61 Soporte angular de hierro fundido (Izquierdo) 800x375x100(L)mm 29.00
62 Soporte angular de hierro fundido (Derecho) 800x375x100(R)mm 29.00
63 Bloque de soporte en forma de ángulo 200x200x175mm 17.00
64 Dispositivo angular 500x100x100mm 26.00
65 Ángulo de posicionamiento 75x50x75mm 9.07
66 175x50x75mm 10
67 175x50x175mm 2.50
68 175x50x175mm 1.82
69 175x50x175mm 2.20
70 275x50x175mm 3.00
71 Regla posicionadora de nivelación 100x50x25mm 0.80
72 150x50x25mm 0.80
73 225x50x25mm 1.30
74 300x50x25mm 2.00
75 500x75x25mm 5.80
76 800x75x25mm 9.00
77 1000x100x25mm 12.00
78 Ángulo de superficie plana 175x175x25mm 2.00
79 Ángulo de superficie plana 275x225x25mm 3.00
80 Ángulo de superficie plana 325x225x25mm 3.50
81 Ángulo de superficie plana 500x375x25mm 12.00
82 Ángulo en forma de T 250x150x25mm 2.50
83 Ángulo en forma de T 250x200x25mm 2.80
84 Pieza de posicionamiento en V - φ58x90° φ58x50(H)-90° 0.55
85 Pieza de posicionamiento en V - φ58x120° φ58x50(H)-120° 0.58
86 Pieza de posicionamiento en V - φ58x140° φ58x50(H)-140° 0.66
87 Pieza de posicionamiento en V ajustable, 120° φ110x120(H)-120° 3.00
88 Pieza de posicionamiento en V ajustable, 140° φ140x120(H)-140° 5.00
89 Placa de posicionamiento excéntrica 75 50xφ75x25 0.45
90 Placa de posicionamiento excéntrica 100 75xφ100x25 1.50
91 Regulador de altura φ80-75x100 2.50
92 Almohadilla ajustable redonda 0.5mm、1mm、2mm、3mm、4mm、5mm、10mm、20mm、30mm、40mm+axis、L125mm（75mm） 2.50
93 Almohadilla ajustable cuadrada 0.5mm、1mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm 0.50
94 Almohadilla ajustable rectangular 0.5mm、1mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm 1.00
95 Compactador de tornillo de 180 300x300 2.50
96 Compactador de tornillo de 90° 300x150 1.80
97 Compactador de tornillo de 45° 300x300 2.50
98 Abrazadera rápida vertical base redonda TT-12132 0.80
99 Abrazadera tracción-empuje base redonda TT-304-EM 0.80
100 Abrazadera horizontal base redonda TT-203-FL 0.80
101 Abrazadera vertical base cuadrada TT-12265 1.30
102 Abrazadera tracción-empuje base cuadrada TT-304-EM 1.30
103 Abrazadera horizontal base cuadrada TT-200-WL 1.30
104 Perno de bloqueo rápido (50) φ28x50 0.55
105 Perno de bloqueo rápido (75) φ28x75 0.70
106 Perno de bloqueo avellanado (50) φ28x50 0.60
107 Perno con mango manual (50) φ28x50 0.65
108 Perno avellanado (50) φ28x50 0.20
109 Perno avellanado (75) φ28x75 0.25
110 Perno conexión hexagonal (50) φ28x50 0.30
111 Perno magnético (25) φ28x25 0.30
112 Perno magnético (50) φ28x50 0.35
113 Tubo de sujeción 300 φ28x300 0.80
114 Tubo de sujeción 600 φ28x600 1.40
115 Puente de sujeción 2 puntos 170x35x20 0.60
116 Puente de sujeción 3 puntos 170x35x20 1.02
117 Manguito esquina 90° φ28-90° 0.30
118 Manguito esquina 45° φ28-45° 0.30
119 Manguito horizontal φ28-180° 0.25
120 Manguito vertical φ28-90° 0.25
121 Carro de accesorios 1000x600x1065 58.00
122 Cáncamo de elevación φ28 40.00
123 Conector de tierra φ28 41.00

Placa de Superficie Redonda de Hier ...


Placa superficial Ranurada de Hierr ...

Especificaciones técnicas:

Tipo (mm) Grado de precisión (μm)
  1 2 3 Mecanizado Final
1200×1000 20 39 96
1500×1000 24 48 120
1500×1500 25 50 125
2000×1000 26 52 129
2000×1500   56  140
2000×2000   60 152  230
2500×1500   64 152  230
2500×2000   68 168  248
2500×2500   72 180  270
3000×1000      168  248
3000×1500      174  254
3000×2000      184  275
3000×2500      186  276
3000×3000      210  300
4000×1000      210  300
4000×1500      210  300
4000×2000      219  310
4000×2500      228  340
4000×3000      240  360
5000×1500      249  370
5000×2000      255  375
5000×2500      264  390
5000×3000      287  420
6000×1500      287  420
6000×2000      293  430
6000×2500      300  450
6000×3000      308  460
8000×1500      366  500
8000×2000      370  520
8000×2500      375  530
8000×3000      382  570
